Regelbau 504
| Typ(numer katalogowy) | 504 |
| Kategoria odporności | Bneu |
| Niemiecka nazwa typu | PAK Unterstellraum mit Gruppe |
| Polska nazwa typu | Schron bierny dla armaty ppanc i załogi |
| Załoga | 5/6 + 13 żołnierzy |
| Uzbrojenie | 3,7cm Panzerabwehrkanone 36 L/45 lub 5cm Panzerabwehrkanone 38 L/60 |
| Elementy pancerne | 15P7- drzwi śluzy 16P7- drzwi do pomieszczenia obserwatora 19P7- drzwi gazoszczelne 48P8- strzelnica obrony wejścia 491P2- krata w wejściu 734P3- osłona peryskopu 772P3 (lub 476P2)- drzwi garażu |
 |

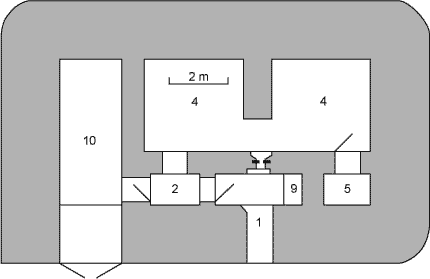

1 - Wejście 2 - Śluza przeciwgazowa 4 - Izba pogotowia 5 - Izba obserwatora z peryskopem 9 - Wnęka na odzież skażoną 10 - Garaż dla armaty ppanc |
|
