MG-Schartenstand mit PAK-Kasematte
| Typ(numer katalogowy) | Obiekt nietypowy (Sonderkonstruktion) |
| Kategoria odporności | B1 |
| Niemiecka nazwa typu | MG-Schartenstand mit PAK-Kasematte |
| Polska nazwa typu | Schron bojowy z dla km z izbą dla działka ppanc |
| Załoga | 4+5 żołnierzy |
| Uzbrojenie | 1 km, 3,7cm Panzerabwehrkanone 36 L/45 |
| Elementy pancerne | 7P7- płyta ze strzelnicą dla km 14P7- drzwi wejściowe 2x16P7- drzwi pancerne 19P7- drzwi gazoszczelne 57P8- strzelnica obrony wejścia 62P9- pancerna osłona stropu 410P9- drzwi wyjścia ewakuacyjnego 422P01- płyta ze strzelnicą flankującą wejście 473P2- płyta z strzelnicą działka ppanc 722P3- drzwi do garażu działka ppanc |
 |

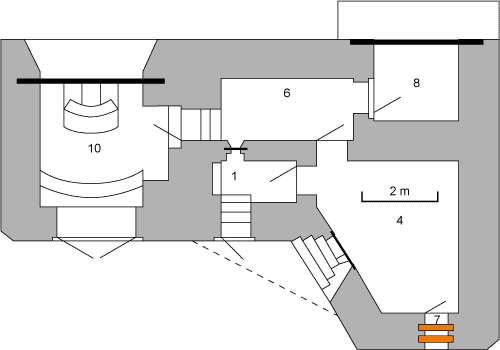

1 - Wejście 4 - Izba pogotowia z strzelnicą flankującą obrony wejścia 6 - Magazyn 7 - Wyjście awaryjne 8 - Izba bojowa 10 - Garaż dla armaty ppanc |
|
