Ciężki schron bojowy
| Polska nazwa typu | Ciężki schron bojowy |
| Załoga | |
| Uzbrojenie | 2 ckm wz. 30, 2 rkm |
 |

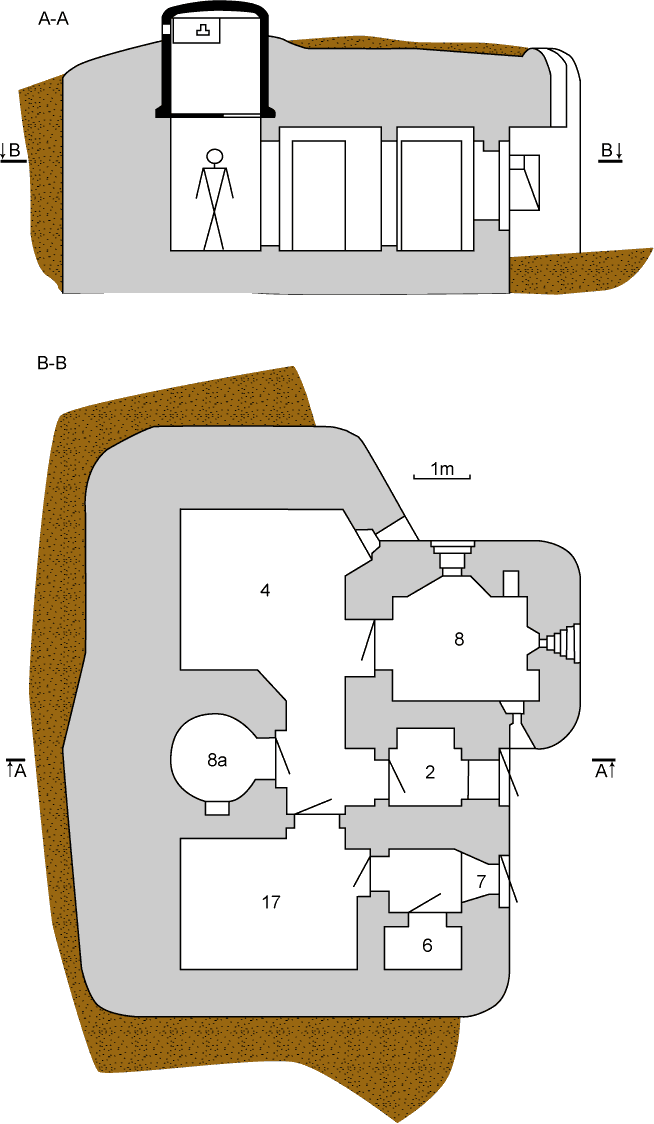

Ciężki schron bojowy w Nowogrodzie |
||
|
2 - Śluza przeciwgazowa,
4 - Izba pogotowia,
6 - Magazyn amunicji,
7 - Wyjście awaryjne,
8 - Izba bojowa,
8a - Szyb kopuły bojowej,
17 - Maszynownia, pomieszczenie filtrów |
Schron posiada 15 tonową kopułę bojową (4 otwory) o 150 cm średnicy wewnętrznej i 150 mm grubości pancerza. Ściana czołowa o grubości 175-200 cm, strop 140-150 cm.
Na podstawie:
- Miniewicz J. Technika konstrukcji polskich fortyfikacjiz 1939r. Metoda i wyniki badań terenowych Odcinka Nowogród nad Narwią- Szablak [w:] Kwartalnik Historii Nauki i Techniki R.XXII 1977 z.3
|
