Elementy pancerne w fortyfikacji radzieckiej


Stanowisko Ł-17 wz. 1940



Typ 76,2mm armata forteczna na stanowisku Ł-17 wz. 1940
Nazwa rosyjska 76-мм казематная пушка на установке Л-17 обр. 1940
Typ działa 76,2mm armata czołgowa Ł-11 wz. 1938/1939
Poziomy kąt ostrzału 60°
Kąt podniesienia lufy -12° - +12°
Zasięg 7300m
Celownik KT-4
Obsługa 5 ludzi

[Ł-17] [Ł-17]

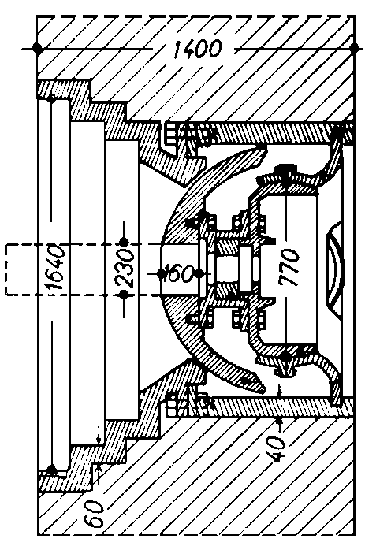

Przekroje stanowiska Ł-17 (Denkschrift über die russische Landesbefestigung)

[Ł-17]

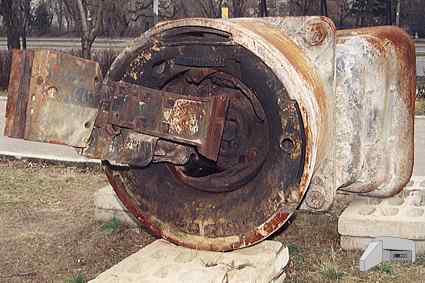

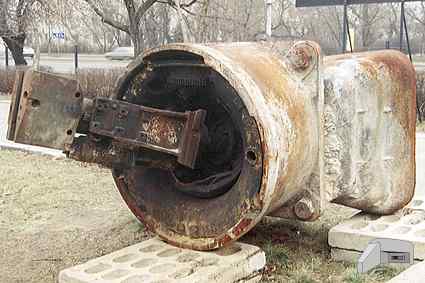

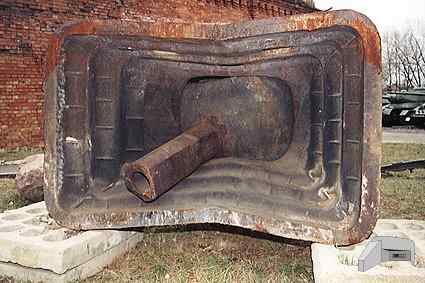

Stanowisko Ł-17 w Muzeum Wojska Polskiego w Warszawie (zdjęcia z 1998 roku, stanowisko ustawione do góry nogami) pochodzące z Rawo- Ruskiego RU

[Ł-17] [Ł-17]
Stanowisko Ł-17 w Muzeum Wojska Polskiego w Warszawie

[Ł-17] [Ł-17]

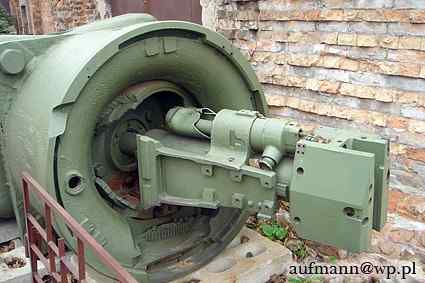

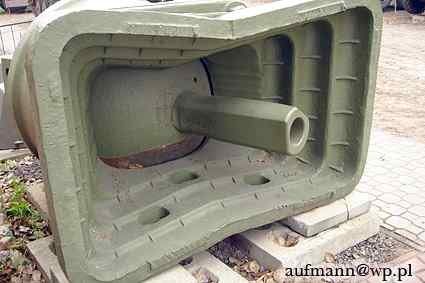

Stanowisko Ł-17 w Muzeum Wojska Polskiego w Warszawie (zdjęcia z 2005 roku, stanowisko ustawione poprawnie)

[Ł-17] [Ł-17]
Stanowisko Ł-17 w Muzeum Wojska Polskiego w Warszawie

[Ł-17] [Ł-17]

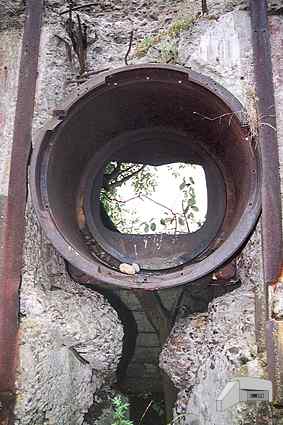

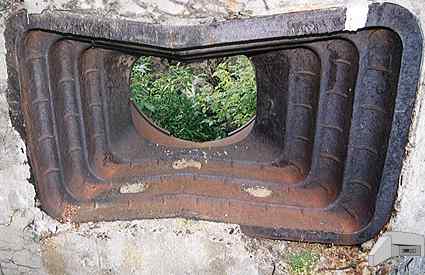

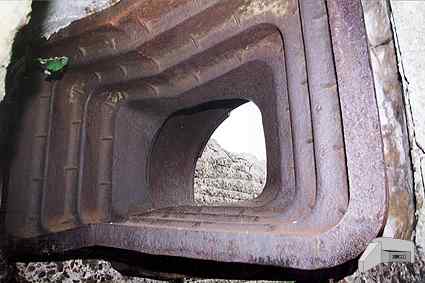

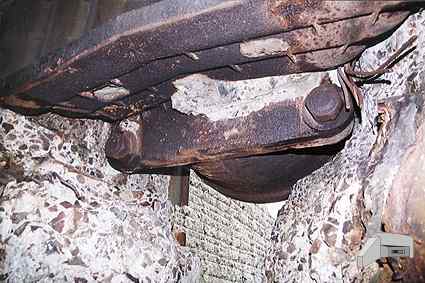

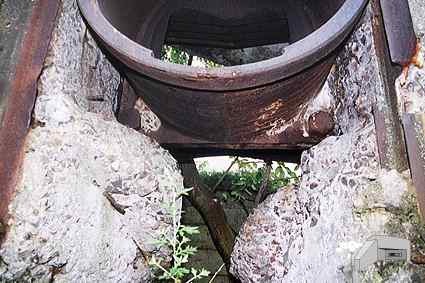

Pozostałości pancerza. Grądy koło Nowogrodu

[Ł-17] [Ł-17]
Pozostałości pancerza. Grądy koło Nowogrodu

[Ł-17] [Ł-17]
Pozostałości pancerza. Grądy koło Nowogrodu
Pozostałości pancerza. Zaruzie

[Ł-17] [Ł-17]
Pozostałości pancerza. Zaruzie

[Ł-17] [Ł-17]
Pozostałości pancerza. Przyborowo

[Widok strzelnicy] [Widok strzelnicy]
Strzelnice Ł-17. Wąsosz

[Widok pancerza strzelnicy] [Widok pancerza strzelnicy]
Pancerz strzelnic Ł-17. Wąsosz

[Sygnatury na pancerzu] [Sygnatury na pancerzu]
Sygnatury na pancerzu Ł-17. Wąsosz
