Artyleria forteczna

Gruson 5,3cm- Schnellfeuerkanone L/25

Typ	Gruson 5,3cm- Schnellfeuerkanone L/25 in Schumannscher fahebarer Panzerlafette
Kaliber	53mm
Długość lufy	25 kalibrów
Masa bojowa z wieżyczką	3100kg
Prędkość początkowa pocisku	495km/s przy granacie o wadze 1,75kg
Donośność	3km

Przewoźną wieżyczkę pancerną F.P.L.90 produkcji zakładów Grusona w Magdeburgu zaprojektował major inżynierii Schumann. Wieżyczka przeznaczona dla szybkostrzelnej armaty 53mm składała się z blaszanego, cylindrycznego korpusu, przykrytego kopułą z stali niklowej o grubości 2,5cm, chroniącą od kul broni małokalibrowej i odłamków pocisków artyleryjskich. Pojemność wieżyczki wynosiła ok. 1,5m³. Kopuła opierała się na trzech wspornikach centralnej osi, którą dzięki napędowi ręcznemu można było obrócić o 360°. Wieżyczka była umieszczana w niszy betonowego stanowiska lub w ziemnym wale, w taki sposób by kopuła wystawała ok. 35mm.

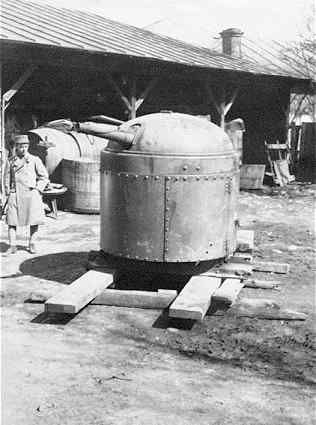

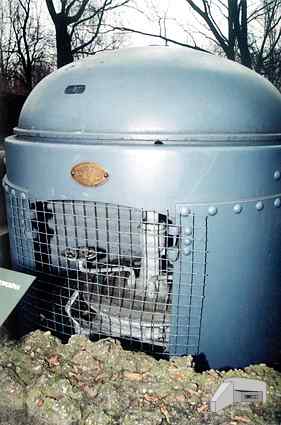

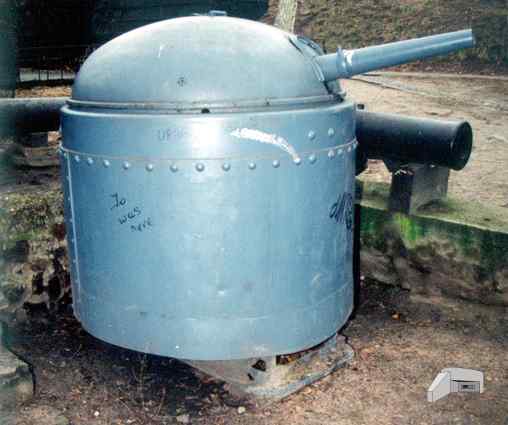

	Wieżyczka ze zbiorów Muzeum Wojska Polskiego w Warszawie

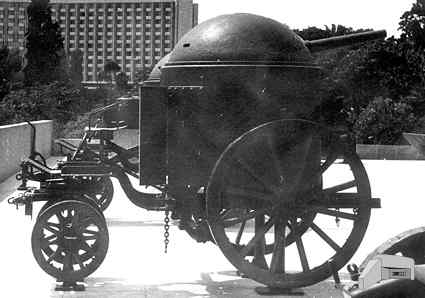

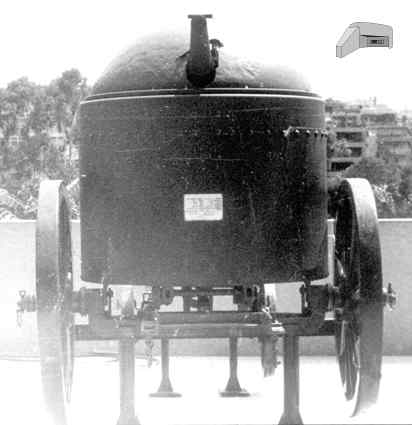

	Wieżyczka ze zbiorów Muzeum Wojny w Atenach

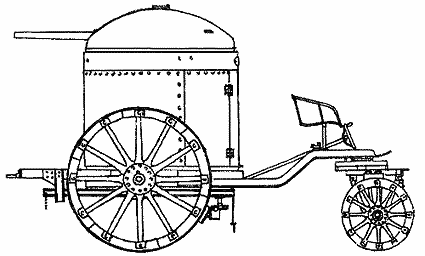

	Przewoźna wieżyczka pancerna F.P.L.90 z armatą 53mm oraz jaszcz do jej przeworzenia.Wg Sondervorschriften für die Fußartillerie Berlin 1905. Za Mariuszem Wojciechowskim

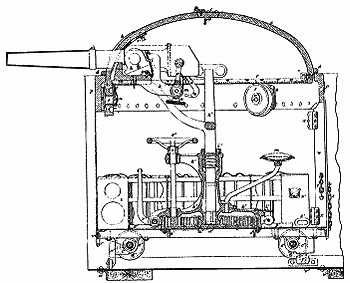

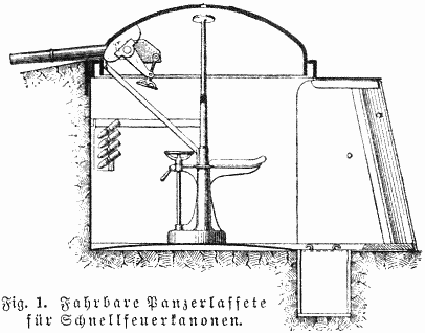

	Przewoźna wieżyczka. Widok ogólny i przekrój. Wg Meyers Großes Konversationslexikon (6. Auflage) 1905-1909

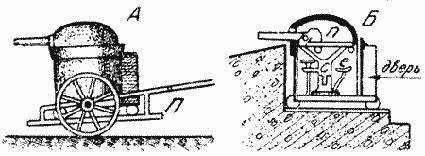

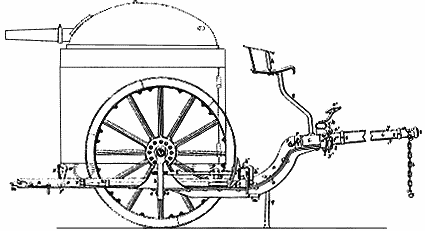

	Inny typ jaszcza	Rysunek za В.В. Яковлев Эволюция долговременной фортификации Moskwa 1931

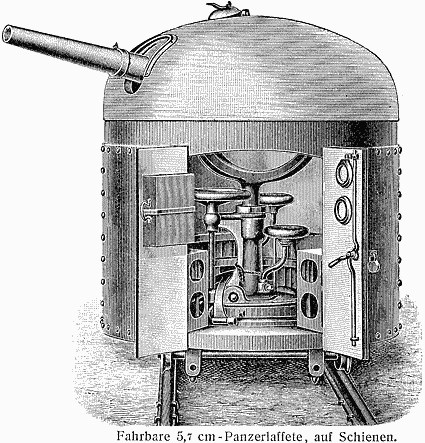

	Jaszcz. Wg Meyers Großes Konversationslexikon (6. Auflage) 1905-1909


	Ustawianie wieżyczki na pozycji

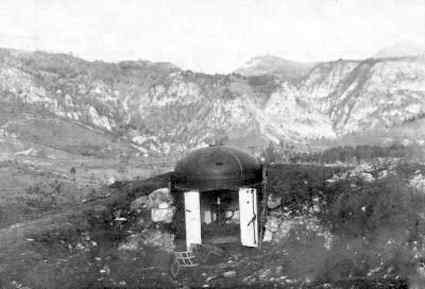

	Na pozycji


	Na pozycji	Rumunia 1917

Stanowiska

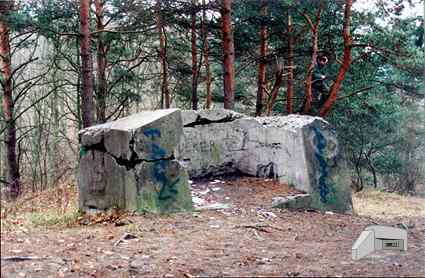

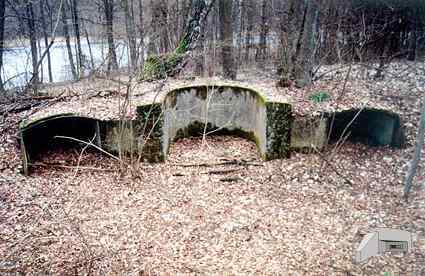

	Malbork. Dzieło piechoty 4b	Grudziądz- Strzemięcin. Bateria nad brzegiem Wisły


	Szymonka	Ruciane. Bateria koło śluzy Guzianka

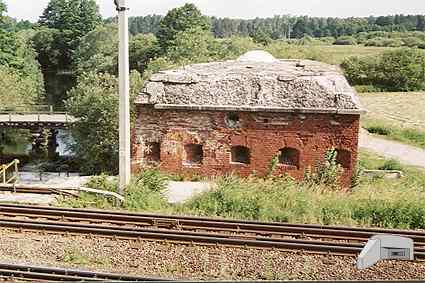

	Samborowo. Betonowe atrapy na miejscu "zabezpieczonych" wieżyczek na MG-Turm pilnujących mostu kolejowego nad rzeką Drwęcą

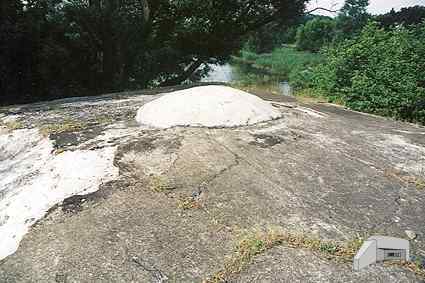

	Tomaryny (Biesial). Betonowa atrapa na miejscu "zabezpieczonej" wieżyczki na MG-Turm pilnujących mostu kolejowego nad rzeką Pasłęką	Tomaryny (Biesial). Wieżyczka w całej okazałości. Zdjęcie z 1997r. (Dzieki uprzejmości Grześka z gjpwz.eksploracja.org.pl )
