— 61 —
 |
Rys. 39. Gniazdo CKM. |
4) stanowisk dla amunicyjnych, wybudowanych z tyłu w rowie łącznikowym;
5) schronisk dla broni, strzelców, amunicji i żywności;
6) rowu łącznikowego, którego szerokość pozwala na przewożenie CKM na kółkach.
— 62 —
 |

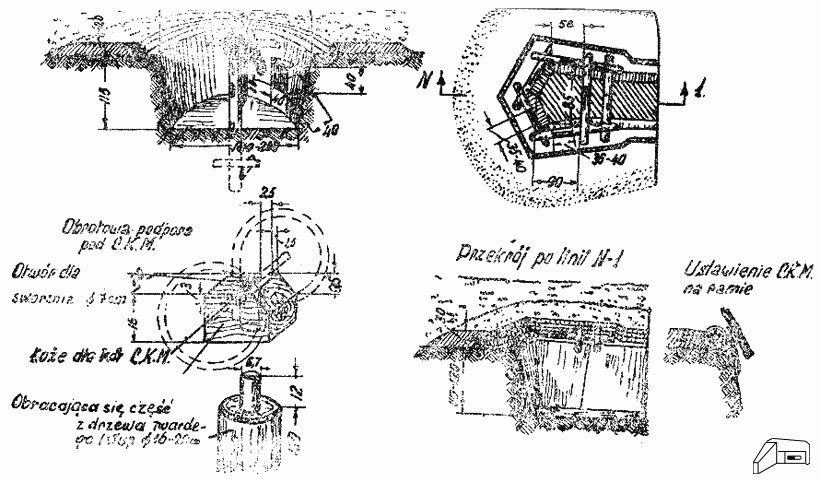

Rys. 40. Stanowiska do strzelania z CKM do celów powietrznych, A - ze słupa, B - z drewnianej ramy. Czas wykonania stanowiska ze słupem (z maskowaniem) - 9 godzin 30 minut. Materiał: okrąglaki średn. 25 cm, długości 2,5 m - 1 sztuka. Czas na budowę stanowiska ogniowego z drewnianą ramą (z zamaskowaniem) - 5 godzin. Materiał: okrąglaki średn. 16 cm, długości 2 m - 6 sztuk, długości 1,5 m - 2 sztuki. |
— 63 —
 |
Rys. 41. Gniazdo CKM bez pełnego rozwinięcia. Czas na wykonanie przez obsługę pojedyńczego CKM-8 godz. |
82. Zapasowe gniazdo dla CKM, jak również główne, w wypadku trudnego zamaskowania, lub kiedy na ich budowę jest mało czasu, można robić bez pełnego rozwinięcia (rys. 41).
— 64 —
 |

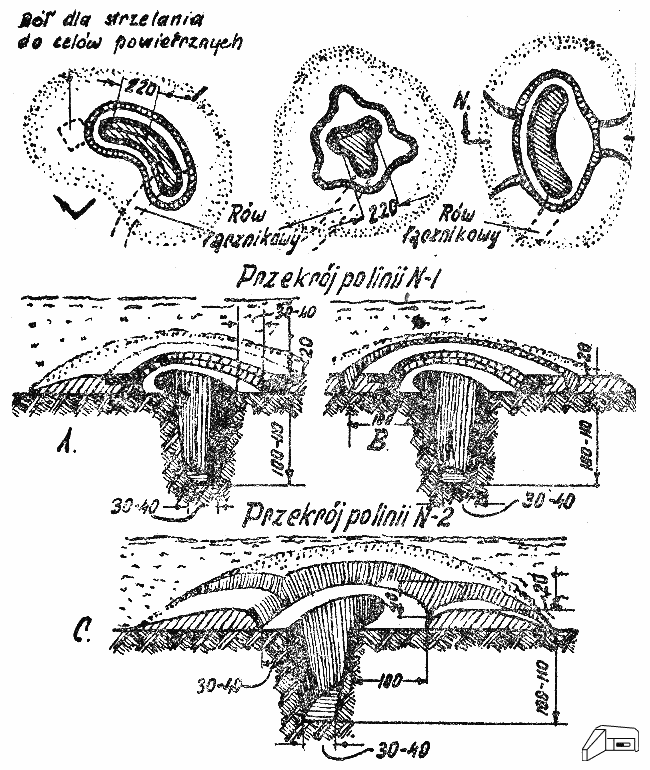

Rys. 42. Stanowisko ogniowe rusznicy ppancernej. A - do strzelania złożonymi nóżkami, B - do strzelania na nóżkach, C - do strzelania z ograniczonym sektorem ostrzału. Czas na wykonanie stanowiska przez 2 strzelców łopatą saperską z zamaskowaniem - 3 godz. |
— 65 —
 |

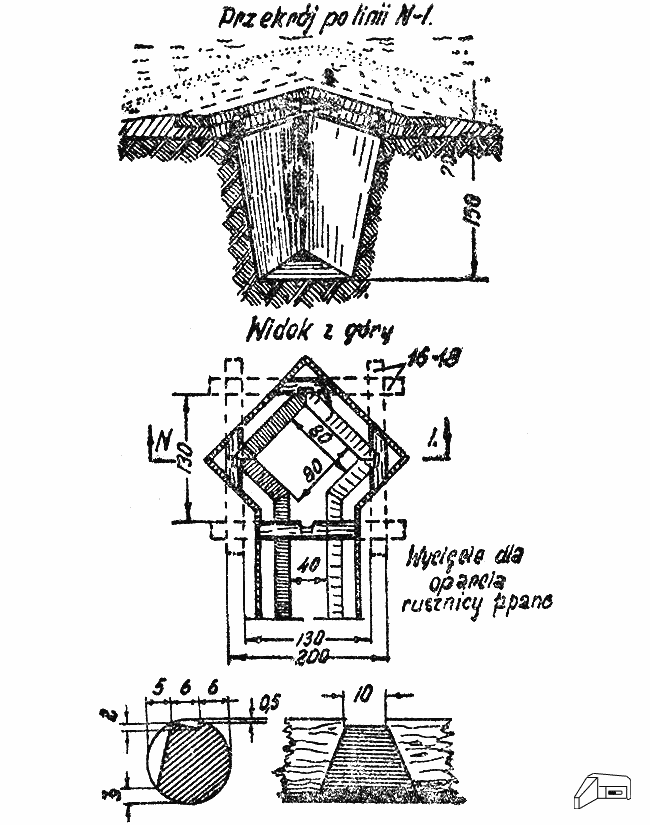

Rys. 43. Stanowisko rusznicy ppancernej do strzelania do celów powietrznych. Czas na wykonanie stanowiska - godz. 45 min. Materiał: okrąglaki średn, 18 cm, długości 2 m - 4 sztuki. |
— 66 —
83. Obsługę rusznic ppancernych rozmieszcza się w osobnych stanowiskach; forma stanowisk (rys. 42) powinna zapewnić prowadze-
 |

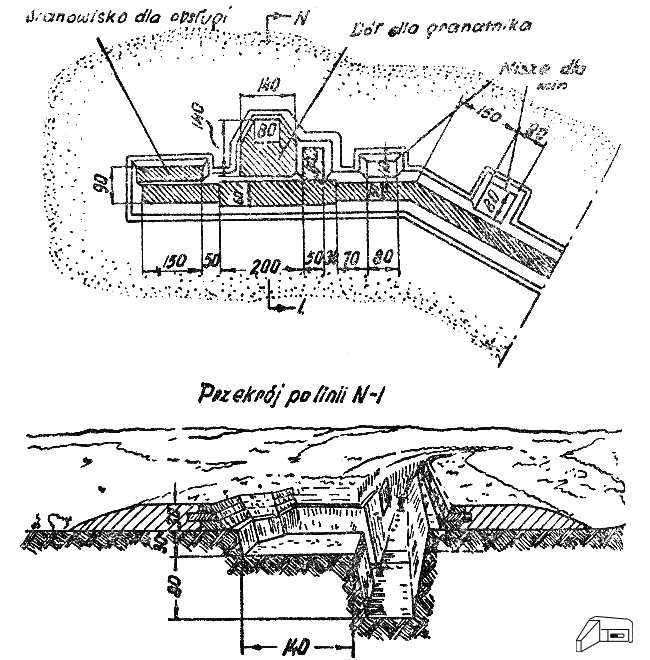

Rys. 44. Stanowisko ogniowe granatnika 50 mm. Czas wykonania stanowiska z zamaskowaniem - 5 godz. 40 minut. Czas na wykonanie 3 nisz amunicyjnych 4 godziny 30 minut. Materiał: żerdzie średn. 6 - 10cm, długości 1,5 m - 30 sztuk. Czas na budowę schroniska dla obsługi - 12 godzin. Materiał: okrąglaki średn 16 - 17 cm, długości 2,85 m - 19 sztuk. |
— 67 —
nie ognia na wszystkie strony i możność schowania rusznicy do rowu stanowiska.
Celem strzelania do celów powietrznych stanowiska ogniowe rusznic ppancernych zao-
 |

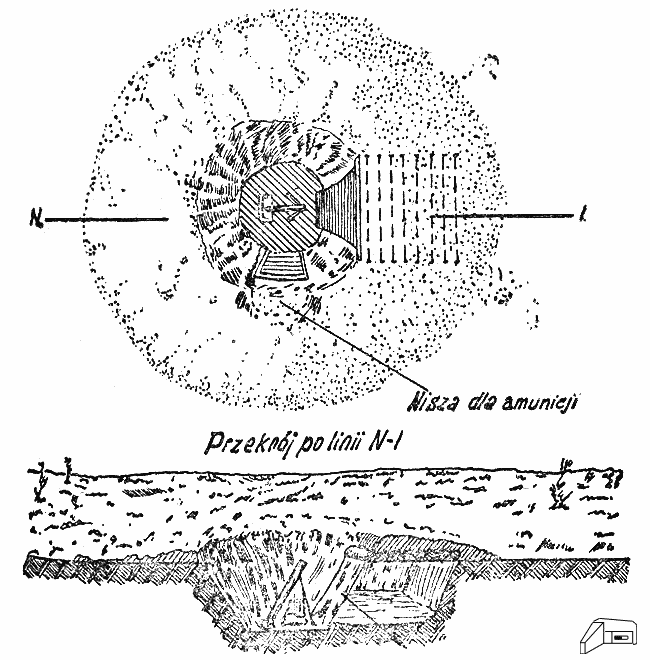

Rys. 45. Stanowisko ogniowe granatnika 50 mm w ro-dzaju leja. Czas wykonania leja przez 2 strzelców - 2 godz. Materiał: okrąglaki średn. 10 cm, długości 2 m - 15 sztuk, długości 1,5 m - 10 sztuk. |
— 68 —
patruje się w podpórkę dla nóżek rusznicy (rys. 43). Doły dla amunicyjnych urządza się w ukrytym miejscu z tyłu stanowisk ogniowych pododdziału rusznic pancernych.
 |

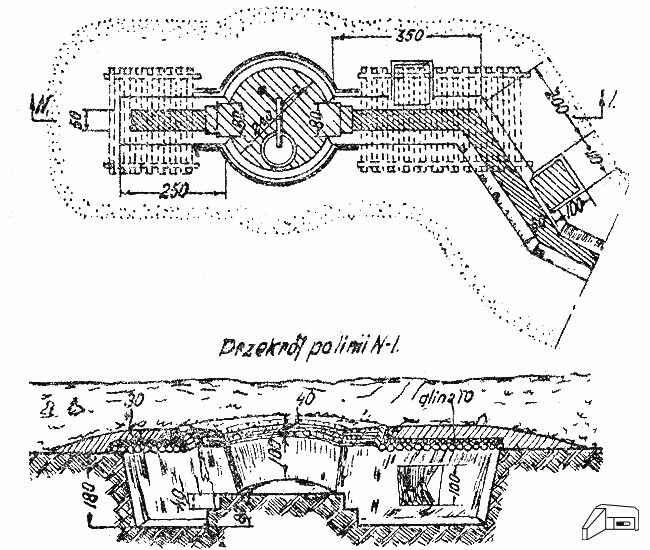

Rys. 46. Stanowisko ogniowe moździerza 82 mm, Czas na wykonanie stanowiska przez obsługę - 5 godzin. Materiał: okrąglaki średn. 20 cm, długości 4,1 m - 2 szt., długości 2,5 m - 22 sztuki, długości 2,40 m - 13 sztuk. |
84. Stanowisko ogniowe granatnika 50 mm (rys. 44) składa się ze stołu dla granatnika, rowu dla obsługi, schroniska dla strzelców i granatnika, nisz dla amunicji, żywności i rowu łącznikowego.
— 69 —
Z braku czasu stanowisko ogniowe dla granatnika można wykopać w rodzaju okrągłego dołu, zewnętrznie podobnego do leja od pocisku.
 |

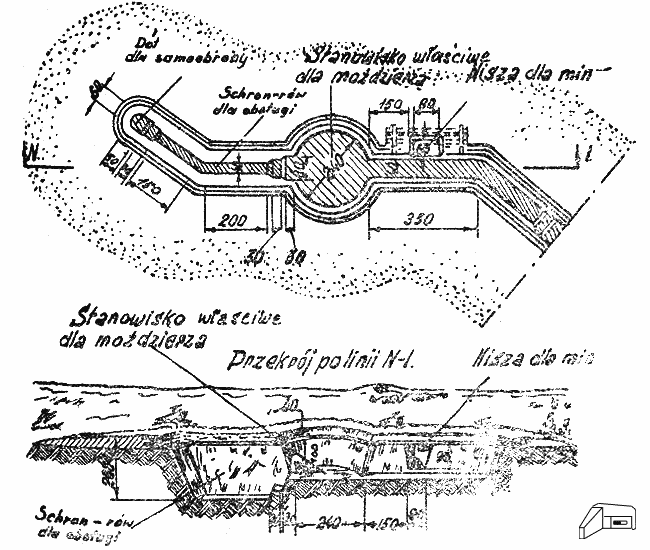

Rys. 47. Stanowisko ogniowe moździerza 82 mm nie całkowicie rozwinięte. Czas na wykonanie stanowiska przez grupę 5 strze!ców - 3 godziny 30 minut. Materiał: żerdzie średn. 10 - 12 cm, długości 2,5 m - 7 sztuk, długości 1 m - 2 sztuki. |
85. Stanowisko ogniowe dla moździerza 82 mm (rys. 46) składa się z właściwego stanowiska moździerza (stołu) i obsługi, schronisk dla obsługi, amunicji, żywności i rowu
— 70 —
 |

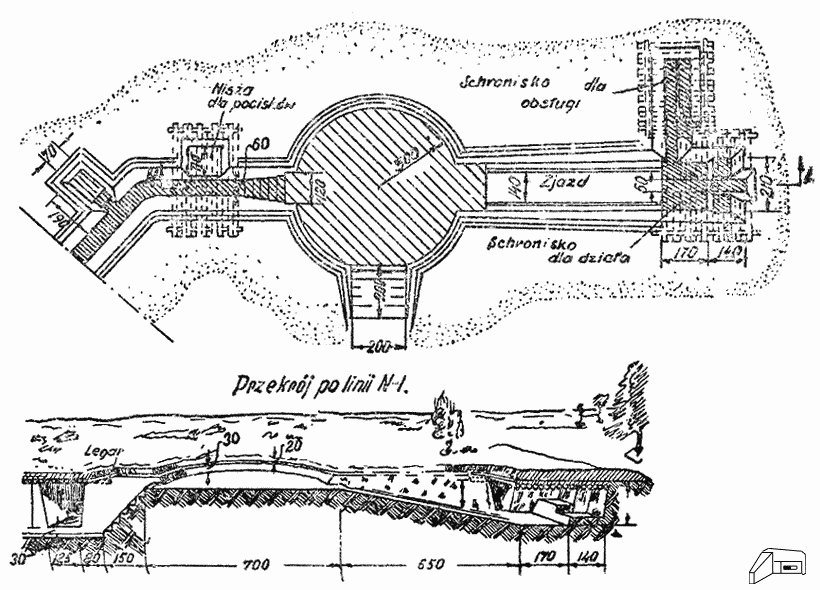

Rys. 48. Stanowisko ogniowe działa ppancernego 45 mm Czas na wykonanie stanowiska, nisz amunicyjnych i rowów dla obsługi przy pomocy łopat saperskich - 9 godz. Czas na budowę pokrycia rowów i nisz - 12 godzin Materiał okrąglaki średn. 16-20 cm, długości 4 m - 2 sztuki długości 3,8 m - 20 sztuk, dugości 3,6 m - 15 sztuk. długości 3,1 m - 2 sztuki, długości 2,8 m - 20 sztuk. |
