INSTRUKCJA SAPERSKA DLA PIECHOTY

z rzędu żerdzi, desek lub okrąglaków pokrytych warstwą ziemi grubości 20-30 cm.

Przykrycie układać na legarach z żerdzi lub desek; legary układa się równo z poziomem na odległości 30 - 50 cm od brzegu rowu. Jako materiał do przykrycia może służyć oprócz żerdzi, desek i okrąglaków, faszyna, belki lub szyny.

Przykrycie budować tak, ażeby ono nie górowało nad ogólnym poziomem przedpiersi i nie demaskowało rowu.

130. Celem wyjścia na powierzchnię, jak również dla umożliwienia oświetlenia przykrytych rowów łącznikowych przykrycia buduje się z przerwami. Pozostawione między odcinkami luki należy dokładnie maskować.

Schroniska ogniowe.

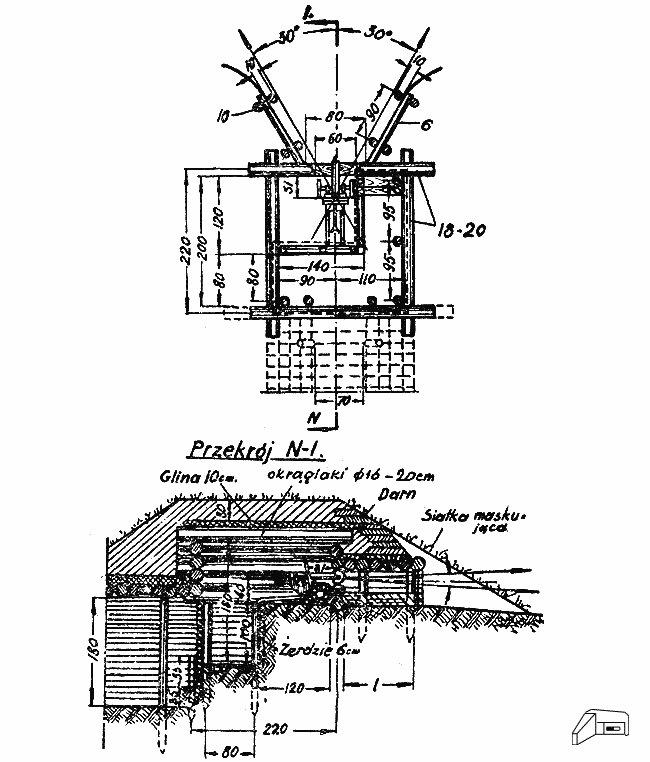

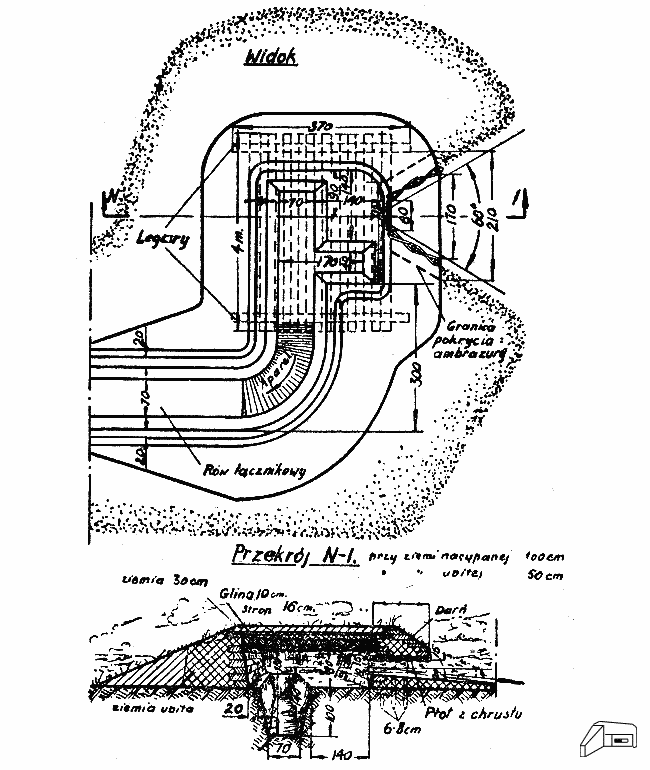

131. Jeżeli czas pozwala, dla lepszej ochrony strzelców i sprzętu, stosuje się umocnione budowle (schroniska) z ubitej ziemi, drewniano-ziemne, z belek żelazo-betonowych albo monolitowe. Niektóre typy schronisk ogniowych wskazane są na rys. 82, 83, 84 i 85.

Schroniska ogniowe znacznie wystają nad Powierzchnię ziemi, dlatego należy je rozmieszczać na przeciwstokach (dla prowadzenia ognia flankowego), wkopywać w pochyłości stoków i fałd terenowych, rozmieszczać między budynkami i za różnymi maskami.

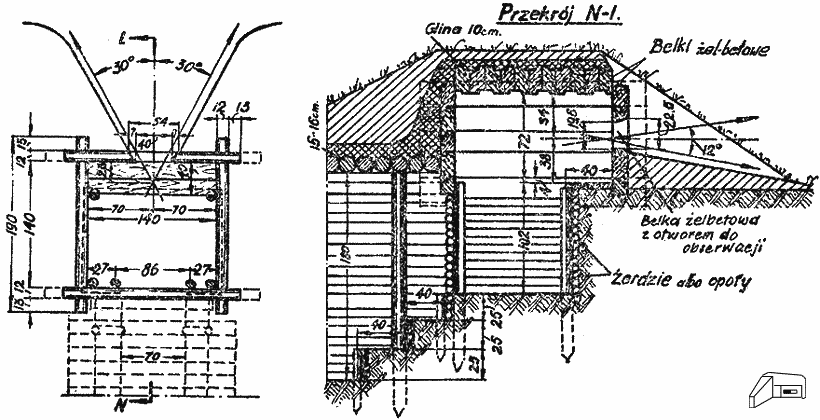

Rys. 84. Schronisko ogniowe karabina maszynowej z żelazo-betonowych belek. Czas na wykonanie przez 5 ludzi - 6 godz. Materiał: okrąglaki Φ 14 - 16 cm, długości 2 m - 7 sztuk, żerdzie Φ 10 - 12 cm, długości 4 m - 1 sztuka, opoły szerokości 16 cm, długości 1,4 m - 9 sztuk, długości 1,2 m - 1 sztuka, kantówka 16 x 1,6, długości 2,4 m - 4 sztuki, żelazo - betonowych belek typu 1 - 20 sztuk, typu 2 - 1 sztuka.

— 115 —

Schroniska buduje się szybko, dlatego można je stosować i przy umacnianiu dopiero co zajętych linii.

Schroniska przedpiersiowe.

132. Przedpiersiowe schroniska chronią strzelców od pocisków karabinowych, lotek szrapnelowych, odłamków pocisków, miotaczy ognia i gąsienic czołgów oraz od ognia CKM z samolotów. Umieszcza się je w przedniej ścianie stanowisk i rowów pod przedpiersiem.

133. Prostsze przedpiersiowe schroniska na jednego strzelca, w bardzo twardym gruncie (skała, zleżała glina), budują się w rodzaju nisz długości 160-180 cm rozmieszczonych na odległości nie mniejszej niż 4 - 6 m jedna od drugiej (rys. 86).

134. W twardym gruncie można niszy nie °dziewać od razu, później zaś ściany i sufit odziać gotowymi ramami (rys. 87), deskami jak również skrzynkami lub beczkami z wybitym dnem itp.

— 116 —

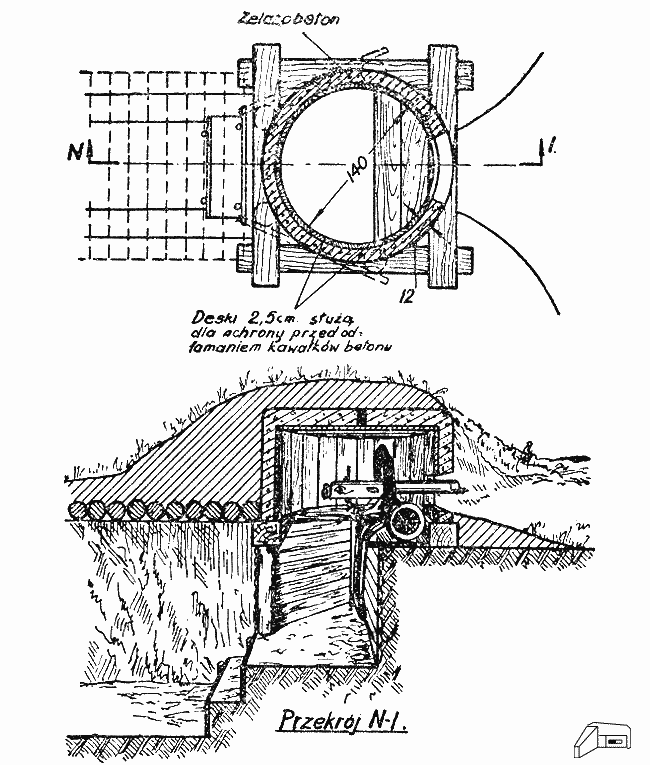

Rys. 85. Żelazo - betonowa kopuła dla CKM z zagiętą podstawą ustawiona na stole. Czas na budowę przez 5 ludzi - 5 godz. 15 min. Materiał: okrąglaki średn. 14 - 16 cm, długości 2 m - 7 sztuk, żerdzie Φ 10-12 cm, długości 4 m - 1 sztuka, opoły szerokości 16 cm, długości 1,2 m - 14 sztuk długości 1,7 m - 6 sztuk, kantówka 16 x 16 cm, długości 2,4 m - 4 sztuk. Kopuła żelazobetonowa - 1 sztuka.

— 117 —

W słabych gruntach (piasek, czarnoziem) nie wolno robić nieodzianych nisz.

135. Przeciw niepogodzie i działaniu miotaczy ognia otwory nisz przykrywa się tarczami z desek. W razie braku tarcz wejście do nisz zawiesza się płachtą namiotową, brezentem, kocami itp.

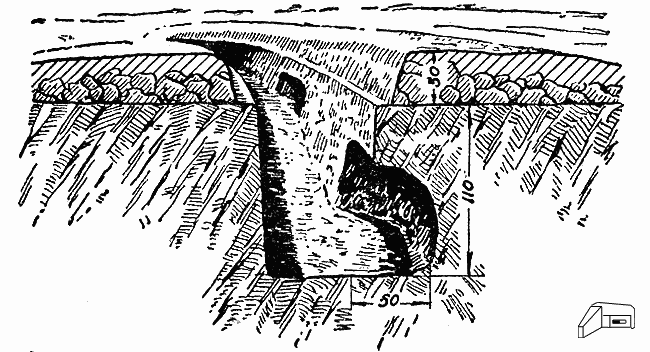

Rys. 86. Nisza przedpiersiowa dla jednego strzelca w bardzo twardym gruncie.

136. W wypadku posiadania materiału drzewnego w rowach buduje się schroniska Przedpiersiowe na 3-5 ludzi każde. Budowa schroniska pokazana na rys. 88. Wejście do schroniska zamyka się tarczami z desek, dyktą lub zawiesza się płachtą namiotową.

— 118 —

Jeżeli pozwala czas, kopania dołu na schronisko przedpiersiowe zazwyczaj dokonuje się jednocześnie z kopaniem rowu. Przy budowie schroniska w gotowym rowie pracę wykonuje się w następującym porządku:

1) w miejscu budowy schroniska zdejmuje się przedpiersie i warstwę ziemi pod nim grubości 20-30 cm;

2) na 30 - 50 cm na zewnątrz od skraju przyszłego dołu po obu stronach układa się legary (opoły, deski), na które ukła-

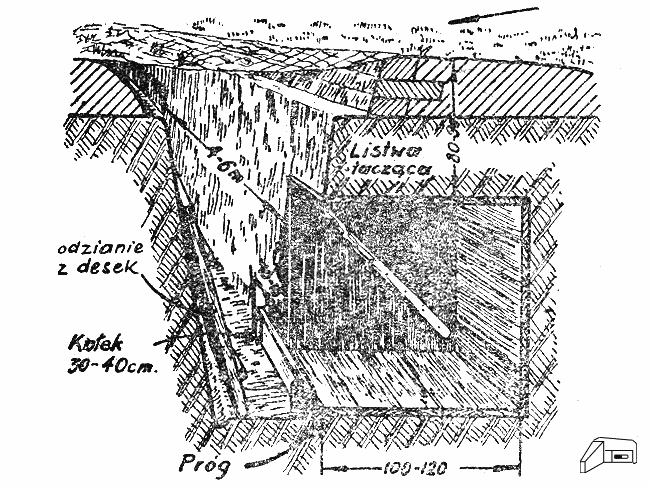

Rys. 87. Nisza dla 2 strzelców - odziana (schronisko przedpiersiowe podkopowe). Czas na budowę niszy z gotowego materiału przez 2 strzelców - 3 godziny. Materiał gotowy: gotowych ram z desek 4 - 5 sztuk.

— 119 —

da się okrąglaki średnicy 15 - 17 cm i zasypuje się warstwą ziemi grubości 30 - 40 cm;

3) pod ułożonym w ten sposób stropem resztę doły wykopuje się sposobem podkopowym.

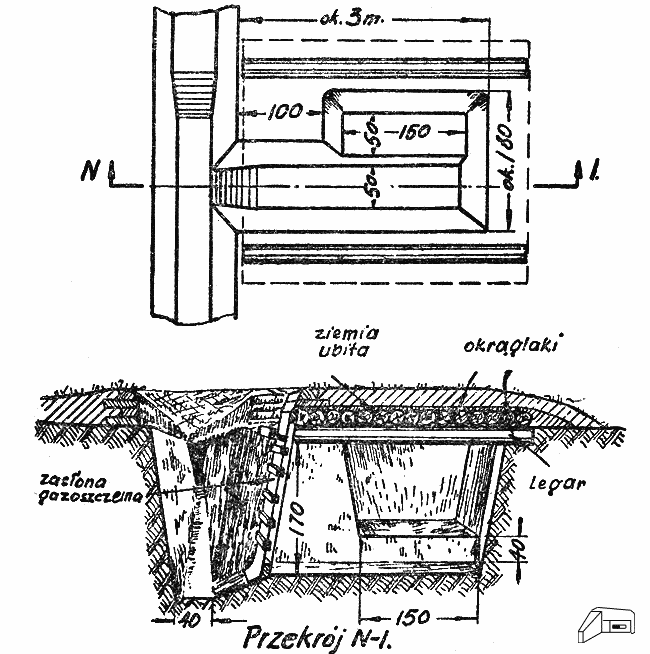

Rys. 88. Schronisko przedpiersiowe (wykopowe). Czas na wykonanie przez 4 strzelców 2 - 3 godz. Materiał: okrąglaki Φ 15-16 cm, długości 3,4 m - 2 sztuki, długości 2,6 m - 23 sztuki.

— 120 —

137. Budowę schronu przedpiersiowego prowadzić skrycie. W tym celu strop robi się w nocy i maskuje się tak, jak przedpiersie stanowiska. Kopanie schroniska można przeprowadzać w dzień lecz wykopaną ziemię wynosić z rowu w workach, płachtach namiotowych, na noszach itp.

Nisze na amunicję i żywność.

138. Do przechowywania amunicji, wody dla CKM, masek przeciwgazowych w rowach buduje się nisze.

Nisze są to wcięcia lub wgłębienia zrobione w przedniej ścianie rowu. W rowach łącznikowych między dołami strzeleckimi buduje się nisze nie gęściej niż co 4 m. Można budować nisze bezpośrednio w dole strzeleckim.

139. Nisze buduje się jednocześnie z budową rowu lub później.

W pierwszym wypadku jednocześnie z kopaniem rowu w przedniej jego ścianie robi się wcięcie, które przykrywa się rzędem żerdzi średnicy 6 - 8 cm lub deskami grubości 5 cm (rys. 89).

W gotowym rowie nisze można budować przez stopniowe kopanie wgłębienia (systemem podkopowym) z kolejną wbudową w nie desek lub całej skrzyni (rys. 90). Ażeby
